車削加工在機械加工行業中應用最為廣泛，而數控車床是一種高度自動化的機床，在加工工藝和加工方式上與普通車床是基本相同的，兩者之間根本不同點就在于實現自動化的程度和方法上。下面將對數控車床的基本原理及組成部分進行詳細的說明。

　　數控車床的基本工作原理就是通過給設備提供數字化的指令來實現車床的機械運動，從而實現自動化控制。數控系統將加工零件的相關參數，比如刀具與工件相對運動的軌跡參數（進給總成的進給尺寸），車削加工的工藝參數（進給的速度、切削深度等），以及其他各種輔助參數（刀具轉換、冷卻液供給和停送、工件夾緊松開等）用規定的字母、數字組成代碼，按照一定的格式編寫成加工程序，通過控制介質輸入到數控裝置，數控裝置再根據得到的程序分解成各項指令控制機床進行加工。

　　數控車床是由數控系統和機床本體組成，數控系統包括控制電源、伺服控制器、主機、主軸編碼器。其中主軸編碼器主要用于完成操作的自動化，無需人工進行操作，數控裝置是數控車床最核心的部分，含括輸入、處理和輸出三個基本模塊，主要采用計算機數控系統（Computer Numerical Control，簡稱CNC）來以軟件的形式實現數控的功能，伺服控制器主要是用于接受指令，并經功率放大、整形處理后轉換成機床執行部件的直線位移或角位移運動。下圖即為數控車床的光結構圖解。



　　機床本體包括床身、電動機、主軸箱、電動回轉刀架、進給傳動系統、冷卻系統、潤滑系統、安全保護系統等組成。數控車床分為立式數控和臥式數控車床兩種類型，立式數控車床用于回轉直徑較大的盤類零件的車削加工。臥式數控車床用于軸向尺寸較大或較小的盤類零件加工。相對與立式數控車床來說，臥式數控車床的結構形式較多、加工功能豐富、使用的面積較廣。兩種機床如下圖所示：


　　

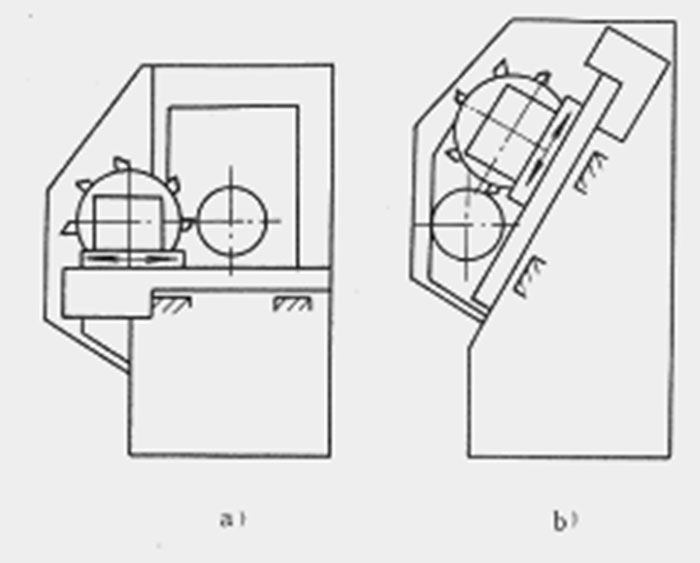

　　圖a）水平床身的工藝性好，便于導軌面的加工。水平床身配上水平放置的刀架可提高刀架的運動精度，一般可用于大型數控車床或小型精密數控車床的布局。但是水平床身由于下部空間小，故排屑困難。從結構尺寸上看，刀架水平放置使得滑板橫向尺寸較長，從而加大了機床寬度方向的結構尺寸。

　　圖b）為斜車床身，水平床身配上傾斜放置的滑板和斜床身配置斜滑板布局的形式被中、小型數控車床所普遍采用。這是由于此種布局形式排屑容易，熱鐵屑不會堆積在導軌上，也便于安裝自動排屑器，操作方便，易于安裝機械手 ，以實現單機自動化；機床占地面積小，外形簡潔、美觀，容易實現封閉式防護。龍口市藍牙裝備有限公司是國內最早設計制造斜床身的廠家之一，擁有20年的研發制造經驗，在同行業中擁有極大的優勢，歡迎廣大新老客戶來電咨詢，全國統一客服電話15963530678。　
